Замена ножей отвала бульдозера: технологическая карта

Этап 1. Очистка

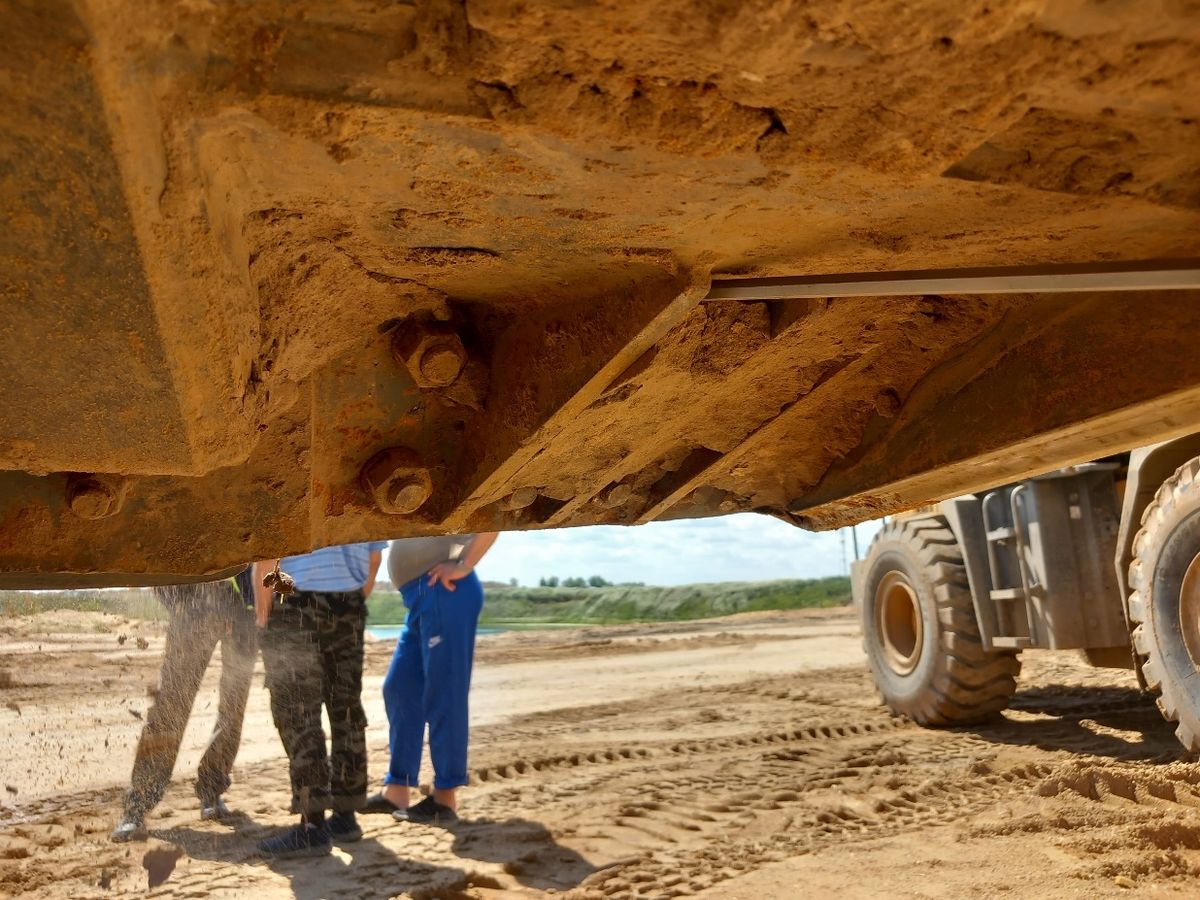

Необходимо очистить отвал от налипшего грунта и крепежные гайки ножей с тыльной-нижней стороны отвала.

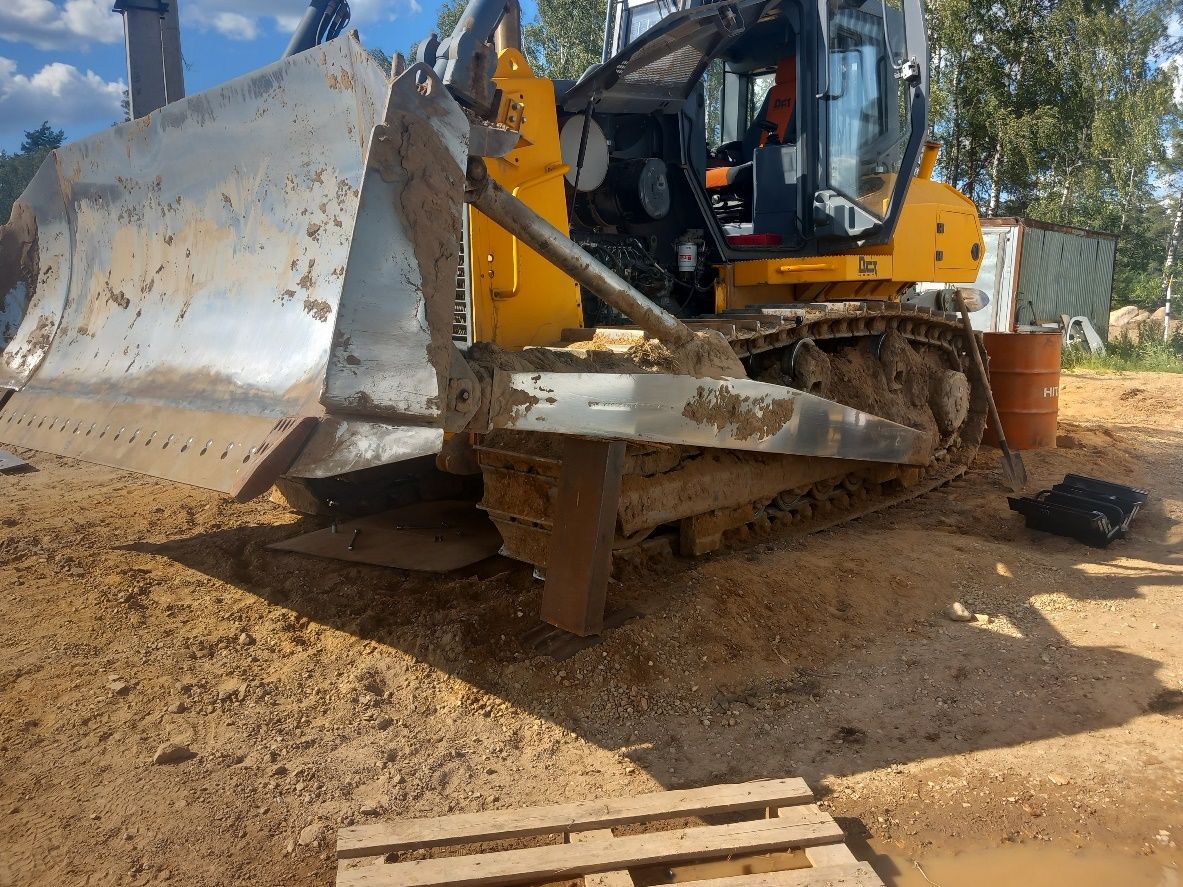

Бульдозер выставляется на ровную твердую площадку. Под отвал подставляются страховочные подставки.

Зимой сначала придется отогреть отвал. Греть можно или тепловой пушкой, или развести в полубочке костер и подставить его под отвал и по мере отогревания продвигать полубочку вдоль отвала.

Технология очистки: простучать кувалдой ножи сверху. То, что не отвалится, придется сбивать зубилом и молотком снизу-сзади, чтобы крепежные гайки ножей были свободны.

Осмотреть отвал на предмет сварки, т.е. ножи могут быть приварены к постели. В этом случае необходимо обрезать сварку.

Зачистить резьбу болтов, которая торчит из гайки металлической щеткой. Чем чище, тем лучше. Осмотреть концы резьб на предмет забитости и зализанности. Если такие дефекты есть, это осложнит откручивание гаек.

Этап 2. Откручивание ножей

Лучше всего применять какую-нибудь механизацию (гайковерт и т.п.), т.к. откручивать ножи трубой вручную очень трудозатратный процесс.

Головка гайковерта одевается на гайку и вкл. «реверс». Тонкость в том, что по мере откручивания гайки болт ослабляется, вылезает наверх из ножа и выходит из зацепления своим квадратом головки и после этого начинает вращаться. Поэтому необходимо не надавливать на гайку гайковертом вверх, а как бы опускать вниз гайковерт по мере откручивания гайки.

Но и такая мера не всегда спасает. Если резьбы повреждены, то болт лучше приварить к ножу, чтобы тот не вращался.

Итог работы: Гайки откручены, ножи свободны. Ножи необходимо снять с отвала. Если бульдозер большой и ножи тяжелые, то можно приварить к ножам ушки и снять ножи краном.

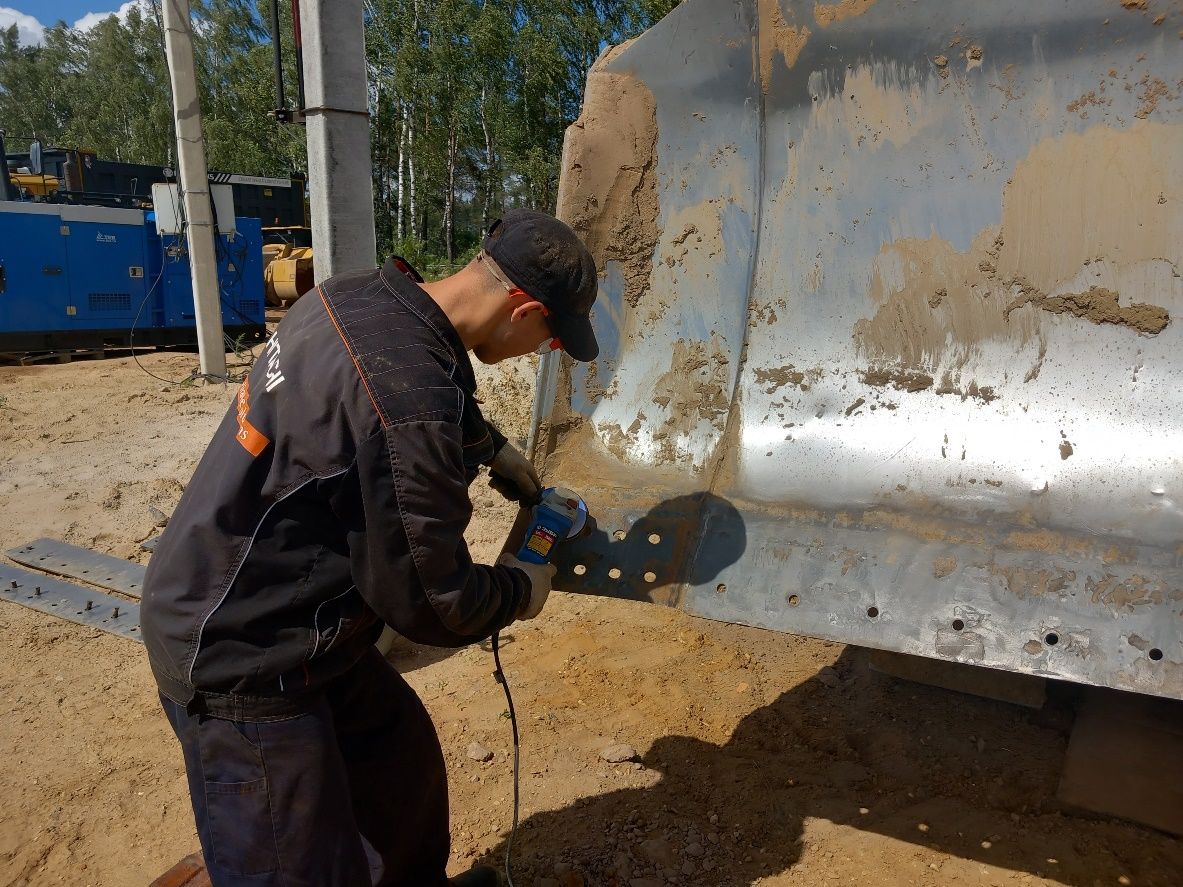

Этап 3. Очистка постели

Для надежного крепления ножа на своем месте, необходимо, чтобы нож своей плоскостью ложился на плоскость своей «постели» без зазора. Поэтому необходимо:

• Очистить постель от остатков грунта и ржавчины;
• Очистить постель от остатков сварки;

• Проверить тыльную сторону ножа на плоскость. Не должно быть грязи, каких-либо дефектов отливки, которые нарушают плоскость.
• Зачистить соединяемые плоскости.

Этап 4. Монтаж ножей

Если ножи тяжелые, к ним необходимо приварить ушки для строповки краном.

Ножи укладываются на постель. В каждом ноже вставляют по два болта, чтобы нож не падал. Если на ноже сделаны два и более рядов отверстий, то ножи выравнивают по высоте путем смещения по рядам. Нижние углы ножей должны совпадать с нижним углом соседнего ножа.

Устанавливаются все болты. Болты желательно макнуть в отработанное масло, чтобы в следующей жизни было легче откручивать. Снизу накидывают шайбы и гайки. Идеальная длина болта такая, чтобы при затянутой гайке плоскость гайки и торец болта были на одном уровне.

Далее притягивают два крайних болта ножа, следя за тем, чтобы остальные болты не выдавливало из отверстий.

Затягивают оставшиеся болты.

Затем кувалдой через выколотку пробивают каждый болт по шляпке, чтобы лучше усадить его на своё место и подтягивают гайки еще раз.

При необходимости сваривают ножи между собой. А также усиливают углы и стыки косынками и пальцами. Такие работы проводятся в случае, когда бульдозер работает на скальных и мерзлых грунтах.

После того, как бульдозер отработает 10-20 часов, проводят контрольную проверку затяжки гаек ножей. Если гайки не ослабли, значит всё было сделано правильно.

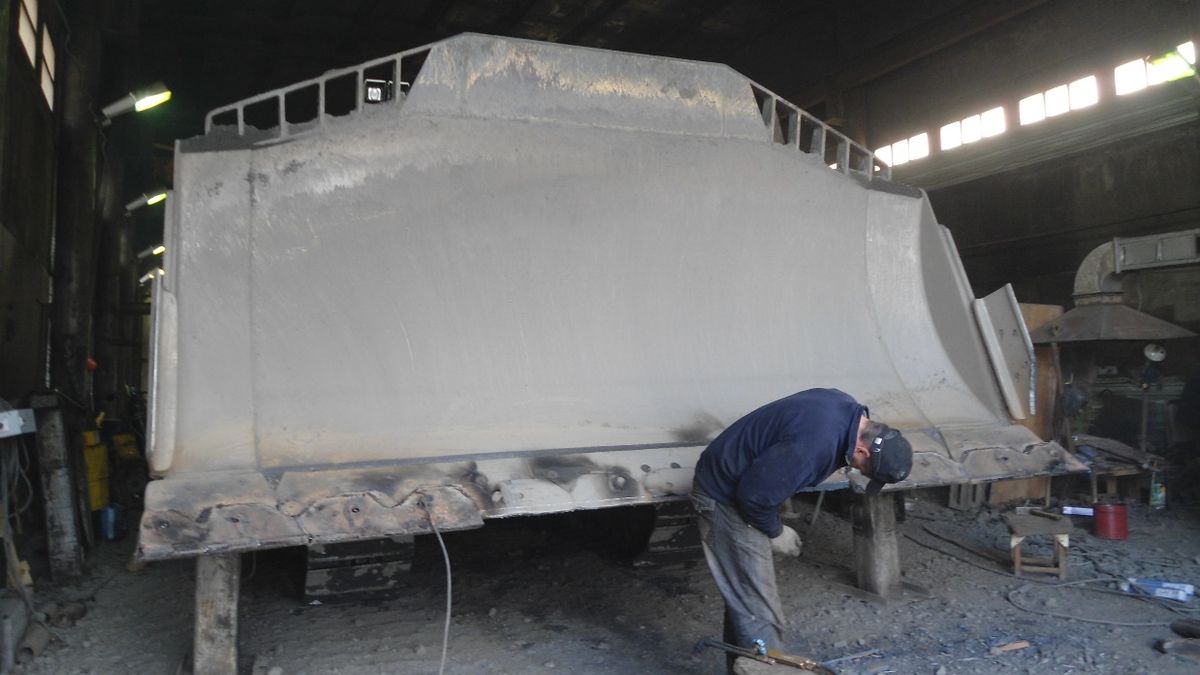

Примеры усиления ножей башмаками
